| 規格 | |||||
| 參數 | 描述 | Min | Max | Units | |
| 額定電壓 | 2,3,4 pin 5 pin 6 to17pin |
250 60 30 |
V V V |
||

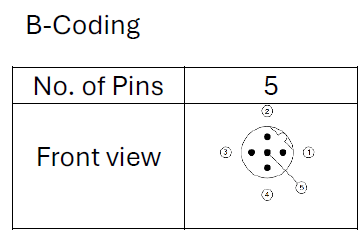

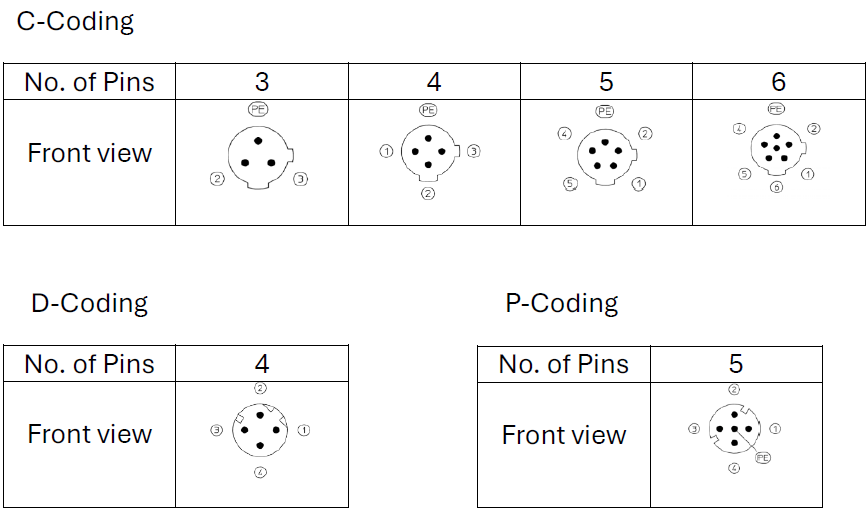

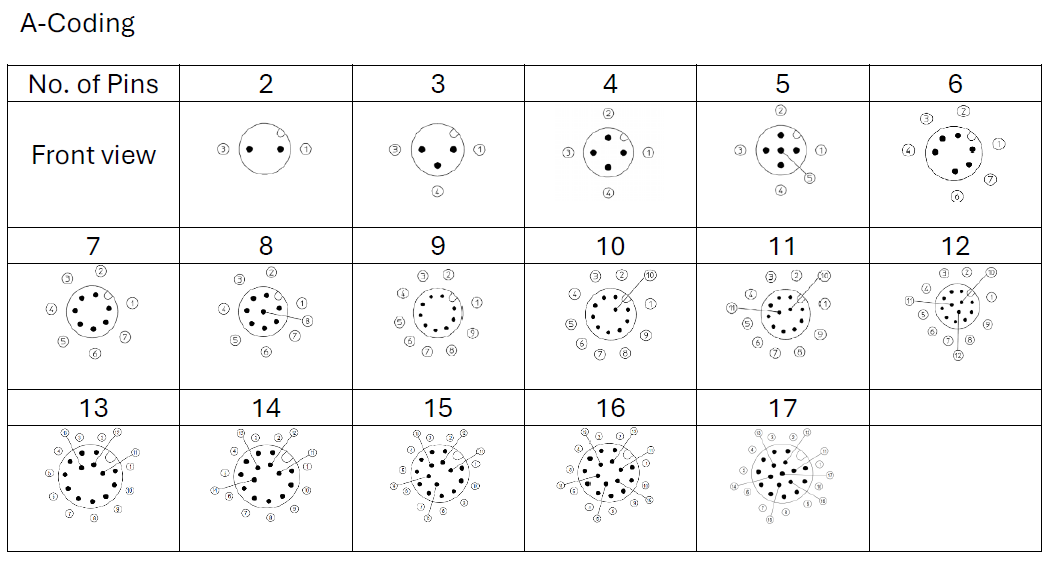

| 額定電流 | A-coding 2 to 5pin 6 to 8pin 9 to 17pin B-coding 5 pin C-coding 3,4 pin 5,6 pin D-coding 4 pin P-coding 5 pin |
4 2 1.5 4 4 2 4 4 |
A A A A A A A A |
||
| 接觸電阻 | 10 | mΩ | |||
| 絕緣電阻 | 500V DC | 100 | MΩ | ||
| 插拔次數 | 100 | cycles | |||
| 工作溫度 | -25 | 85 | ℃ | ||
| IP Level | IP67 | ||||
| ROHS | Yes | ||||
| 安全認證 | IEC61076-2-101 |
M8 與 M12圓形防水連接器 優缺點比較
| 項目 | M8 防水連接器 | M12 防水連接器 |
| 體積小 | ✅ 適用於狹小空間 | ❌ 體積較大 |
| 可用電流電壓 | 較低（多為訊號用） | 較高，可支援電源或複雜訊號 |
| Pin 數選擇 | 最多約 8 pin | 最多可達 17 pin，選擇更多 |
| 耐用性 | 普通（適合輕量應用） | 高（適合高強度工業現場） |
| 防水防塵等級 | 一般為 IP65~IP67 | 可達 IP68 / IP69K（食品等級） |
| 安裝便利性 | 小型快速連接 | 大型、可鎖固更穩定 |
| 價格 | 相對便宜 | 相對較高，但性能全面 |
✅ 建議選用情境
| 應用情境 | 建議使用 |
| 空間有限的感測器設備 | ✅ M8 |
| 一般輸入/輸出模組連接 | ✅ M12 |
| 需要多接點、需供電的工業通訊 | ✅ M12 |
| 輕載、短距離訊號傳輸 | ✅ M8 |
| 高耐久與高Pin數連接需求 | ✅ M12 |
延伸補充：M12 類型（依應用）
- A-coded：訊號與電源
- B-coded：Profibus
- D-coded：乙太網（100 Mbps）
- X-coded：高速乙太網（1 Gbps）
